1. Thành phần cơ bản của Hệ thống quan trắc khí thải tự động,liên tục.
Hệ thống quan trắc khí thải tự động,liên tục (sau gọi tắt là Hệ thống) gồm hai hay nhiều thiết bị đo và phân tích có khả năng đo tự động, liên tục và đưa ra kết quả quan trắc của các thông số khí thải.
a, Phương án lắp đặt.
Có hai phương án lắp đặt của Hệ thống:
  • Phương án trực tiếp trên thân ống khói (in-situ): thiết bị quan trắc được gắn trực tiếp trên thân ống khói  để đo các thông số và không sử dụng ống dẫn mẫu
  • Phương án gián tiếp thông qua việc trích hút mẫu (extractive) mẫu khí thải được trích từ trong thân ống khói nhờ ống hút mẫu và được dẫn theo ống dẫn mẫu tới thiết bị quan trắc.
b,Thiết bị thu thập,lưu giữ,truyền dữ liệu: để thu thập, lưu giữ và truyền dữ liệu quan trắc tự động, liên tục về cơ quan nhà nước về môi trườn.
c,Bình khí chuẩn: các bình khí đơn lẻ hoặc hỗn hợp cung cấp khí chuẩn cho công tác kiểm tra và hiệu chuẩn thiết bị quan trắc của Hệ thống
d, Camera: khuyến khích lắp đặt camera để cung cấp hình ảnh trực tuyến tại vị trí lắp đặt các thiết bị quan trắc của Hệ thống
đ, Cơ sở hạ tầng
- Nhà trạm: để chứa các thiết bị quan trắc của Hệ thống. Tùy theo điều kiện cụ thể tại vị trí lắp đăt, nhà trạm có thể xây dựng hoăc lắp đăt dưới nhiều hình thức khác nhau nhưng phải đảm bảo môi trường an toàn và ổn định cho các thiết bị bên trong nhà trạm
- Nguồn điện và các thiết bị lưu điện để đảm bảo duy trì hoạt động liên tục và ổn định của hệ thống. Ngoài ra,các thiết bị điện phải đảm bảo duy trì hoạt động liên tục và ổn định của hệ thống.Ngoài ra các thiết bị điện phải có các thiết bị đóng cắt và chống quá dòng ,quá áp; có thiết bị ổn áp và bộ lưu điện (UPS) với công suất phù hợp với các hệ thống thiết bị
e, thiết bị báo cháy,báo khói,chống sét trực tiếp và lan truyền

2. Những đối tượng phải lắp đặt hệ thống quan trắc khí thải tự động, liên tục
Đối tượng phải thực hiện quan trắc khí thải tự động , liên tục bao gồm:
a) Dự án, cơ sở thuộc danh mục các nguồn khí thải lưu lượng lớn quy định tại Phụ lục I Mục III Phụ lục ban hành kèm theo Nghị định này;
b) Các lò đốt chất thải nguy hại ; các lò đốt chất thải của cơ sở xử lý chất thải rắn tập trung quy mô cấp tỉnh;
c) Khí thải của các cơ sở sử dụng phế liệu nhập khẩu làm nguyên liệu sản xuất thuộc đối tượng phải lập báo cáo đánh giá tác động môi trường;
d) Cơ sở bị xử phạt vi phạm hành chính đối với hành vi xả khí thải vượt quy chuẩn kỹ thuật môi trường mà tái phạm hoặc vi phạm nhiều lần;
đ) Các đối tượng khác do Ủy ban nhân dân cấp tỉnh quyết định.
Trích điều 47: Quan trắc khí thải công nghiệp thuộc nghị định 40/2019/NĐ-CP
Các thiết bị sử dụng chính
  • Máy phân tích đa chỉ tiêu (MGA12)
  • Hệ thống ổn định khí mẫu: bơm, lọc bụi, lưu lượng kế, bộ làm lạnh, lọc tách nước…
  • Thiết bị lấy mẫu khí trên ống khói,
  • Ống dẫn khí mẫu được gia nhiệt,
  • Thiết bị đo bụi,
  • Thiết bị đo lưu lượng,
  • Thiết bị đo nhiệt độ,
  • Hệ thống thu thập dữ liệu (Datalogger)
  • Tủ điện và thiết bị phụ trợ PLC, MCB, Contactor, bộ nguồn​....
3. Nguyên lý hoạt động

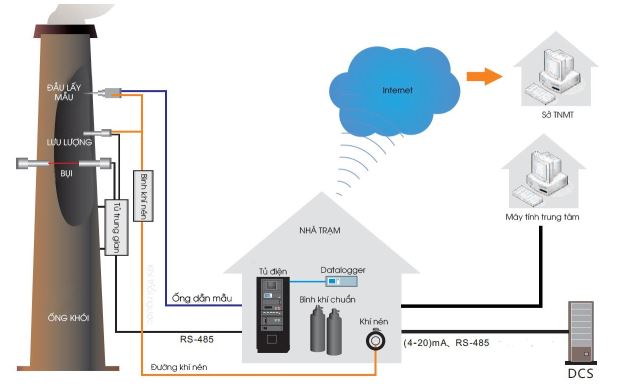

  • Khí thải được lấy từ ống khói thông qua đầu lấy mẫu chuyên dụng (có thiết bị thổi khí tự động làm sạch đầu đo/ có bộ lọc bên trong – lọc sơ bộ/ được gia nhiệt tự động). Sau đó, mẫu được hút về thông ống gia nhiệt (được gia nhiệt lên đến 130oC) để tránh hơi nước ngưng tụ trong đường ống (điểm đọng sương). Tiếp theo, mẫu khí đi qua hệ thống điều hoà - ổn định mẫu, bao gồm: lọc bụi thô, thiết bị làm lạnh, lọc bụi tinh/ tách nước, lưu lương kế…nhằm đảm bảo khí mẫu được điều hoà trong điều kiện tối ưu nhất trước khi đi vào máy phân tích.
  • Sau quá trình ổn định mẫu, dòng khí được đưa vào máy phân tích. MGA12 là thiết bị phân tích đa chỉ tiêu tích hợp hai nguyên tắc đo: hồng ngoại và đo oxy điện hóa. Tín hiệu sau phân tích được truyền về bộ dataloger bằng tín hiệu 4-20mA.
  • Ngoài ra, hệ thống được phát triển thêm phần hiệu chuẩn tự động do chúng tôi tích hợp (bao gồm bình khí chuẩn). Thiết bị hoạt động tự động và liên tục, chính vì vậy, điểm trôi và độ sai số của một số thiết bị khác sẽ có thay đổi theo thời gian nhưng đối với thiết bị phân tích này được hiệu chuẩn tự động (chế độ AUTOCAL) thông qua khí xung quanh.
4. Chi tiết thiết bị trong hệ thống
4.1 Máy phân tích khí đa chỉ tiêu
     • Model:  MGA12
     • Hãng sản xuất/ Xuất xứ :Dr. Födisch Umweltmesstechnik AG/ Đức

Thông số kỹ thuật:
- Đo đồng thời đến 8 thành phần của khí với giá trị giới hạn và giá chị đo không đổi
- Phương pháp đo : Quang kế hồng ngoại và oxy điện hóa
- Dải đo ( có thể mở rộng tùy chọn theo yêu cầu): SO2 (0 - 1.000 mg/Nm3) ; NO (0 - 1.500 mg/Nm3), CO (0 - 1.000 mg/Nm3) ; O2 (0-25%)

- Màn hình LCD hiển thị màu tiếng Anh, Đức.
- RS232 đầu vào và đầu ra
- Tín hiệu : 4 - 20mA .
- Độ chính xác < 2%
- Đạt chuẩn : TUV/MCERTS

Bộ phận xử lý mẫu

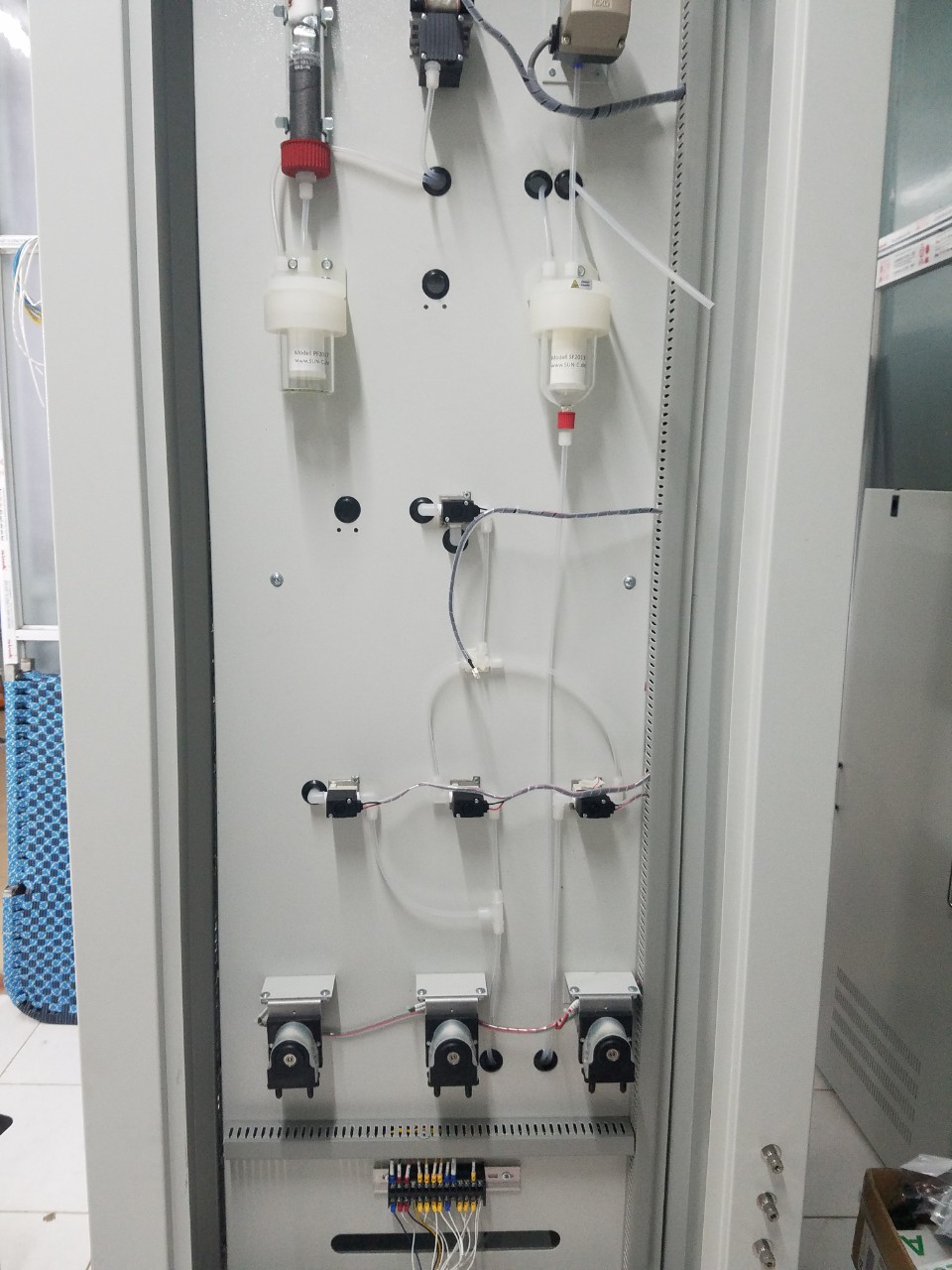

- Bơm màng hút mẫu khí vào hệ thống
 02 cốc lọc mẫu, kích thước 0,5 um
-Cảm biến đo nhiệt độ dây lấy mẫu.
- Lưu lượng kế điều chỉnh tốc độ dòng khí
-  03 bơm hút nước ngưng tụ.
- Xuất xứ: EU/G7
4.2 Thiết bị lấy mẫu khí và xử lý khí mẫu
Model: ME-STE01
Xuất xứ: MECIE/Việt Nam

- Mô tả: Có thể gia nhiệt lên đến 180oC (hoặc cao hơn) bằng bộ điều khiển nhiệt độ.
- Vật liệu lọc: Ceramic 5µm
- Phạm vi cung cấp: Đầu dò lấy mẫu được gắn với mặt bích . Lõi lọc thô đầu lấy mẫu.
                                 Hệ thống gia nhiệt đầu lấy mẫu 100 - 300ºC
                                 Nguồn cấp : 220V AC

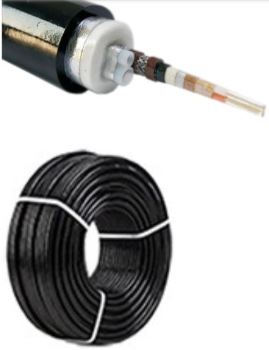

4.3 Dây dẫn mẫu khí

Xuất xứ: ASIA
Mô tả: Ống Teflon
- Kích thước: đường kính D8 mm ( hoặc theo yêu cầu thực tế)
- Vỏ: PVC ; đường kính D40 mm
- Giữ nhiệt bằng bông thủy tinh
- Nhiệt độ làm việc: 100 - 180ºC
- Điện áp: 220V AC
4.4 Thiết bị đo lưu lượng khí thải liên tục

Model: Me-TPF01
Xuất xứ: MECIE/ Việt Nam
- Phương pháp đo: đo ống Pitot
- Dải đo nhiệt độ : ( 0 - 500 ºC) , P ( -40 ~ + 40 KPa)
- Vận tốc khí thải : (4-40 m/s)
- Cơ chế tự làm sạch bằng khí nén
- Ống Pitot làm bằng Inox 316
- Điện áp : 220 V AC
- Xuất xứ: MECIE/ Việt Nam
4.5 Thiết bị đo bụi liên tục
Model: ME-PM01
 Xuất xứ : Designed by MECIE / Việt Nam - Sản xuất tại Trung Quốc
-Phương pháp đo: Phương pháp Laser tán xạ ngược
- Dải đo: 0 - 300 mgN/m3 hoặc tùy chọn khác
Thông số:
- Độ tuyến tính: ±2%FS
- Giới hạn dưới kiểm tra nhỏ nhất: 1mg/m3
- Nhiệt độ môi trường: -40 ~ + 50 oC
- Nhiệt độ khí thải: < 500 oC
- Tín hiệu: 4-20mA
-  Giao diện kỹ thuật số: RS485
-  Khối lượng: 2 Kg
-  Công suất: < 3 W ; Nguồn cấp: 24 VDC
4.6 Khí chuẩn
Bao gồm: Van điều tiết, khí chuẩn, vỏ bình khí
Xuất xứ : ASIA
Thông số:
- Khí chuẩn SO2/ NO/ CO phù hợp dải đo
- Khí 99,99% N2
- Chai khí hợp kim nhôm 8L
- Đồng hồ đo áp suất chai 0-25 Mpa; Đồng hồ đo áp suất giao hàng 0-1Mpa
-  Kết nối linh hoạt với phụ kiện
4.7 Phần mềm điều khiển (Hệ thống quản lý dữ liệu trên Microsoft Windows®)
Model : sCEM-view
Bản quyền : MECIE Việt Nam
Thông số:
- Phần mềm sCEM-view bản quyền MECIE chạy trên hệ điều hành Microsoft Office 2013
- Máy tính công nghiệp Intel Baytrail J1800, 2.41-2.58 GHz, DDR3L 4GB; Santa 500G; 17 in, Windows 7 bản quyền
- Máy chủ báo động khi vượt tiêu chuẩn, Bản ghi báo cáo tự động, Truy vấn báo cáo, Biểu đồ xu hướng đồ họa và hiển thị dữ liệu thời gian thực
- Xuất xứ : MECIE / Việt Nam
4.8 Bộ tủ điện
Model: ME-CABINET
Xuất xứ: MECIE/ Việt Nam
Thông số:
-  Bộ điều khiển hệ thống xả khí nén làm sạch
-  Bộ điều khiển PLC cho hệ thống
-  Modul chuyển đổi tín hiệu 4-20 mA sang hệ thống người dùng DSC
-  Tủ điện công nghiệp, kích thước L800*W600*H2000mm
- Điện áp : 220V AC
4.9Thiết bị thu thập dữ liệu, lưu trữ và truyền dữ liệu về Sở TNMT
Model: Datalogger
Xuất xứ: MECIE/ Việt Nam
Thông số:
►Dữ liệu được truyền về trung tâm có khoảng thời gian truyền theo yêu cầu của khách hàng (1 phút, 5 phút, 10 phút, 15 phút hoặc 20 phút/lần…hoặc theo sự kiện), lưu trữ trong cơ sở dữ liệu chuẩn phục vụ phân tích, kết nối website, mobile.
►Bộ giám sát điều khiển trung tâm là một máy tính nhúng Linux với tốc độ SoC 800Mhz, 512MB RAM, 16GB bộ nhớ dữ liệu. Có cổng kết nối mạng Ethernet 100Mbps và 4 cổng USB2.0
►Truyền file dữ liệu dữ liệu trực tiếp lên máy chủ FTP server thông qua truyền thông 3G hoặc Internet
►Dữ liệu gửi về server dạng file txt qua FTP1 với tần suất cài đặt được từ 1 phút đến 999 phút gửi 1 lần, dữ liệu gửi đi đồng thời được lưu trữ trên thiết bị với dung lượng bộ nhớ 16GB. Dữ liệu có thể xem, download, vẽ biểu đồ trực tiếp trên máy tính kết nối qua cổng mạng Ethernet. Định dạng dữ liệu theo thông tư 24 của bộ TNMT.
Chúng tôi cung cấp giải pháp quan trắc khí thải tự động liên tục online cho Quý Khách Hàng là những đối tượng thuộc các khu công nghiệp, khu chết xuất, lò đốt và một số ngành công nghiệp phát thải gây ô nhiễm không khí bao gồm: Vật liệu xây dựng; hoá chất và phân bón; dệt và giấy; luyện kim; thực phẩm; các xí nghiệp cơ khí; các nhà máy thuộc ngành công nghiệp nhẹ…

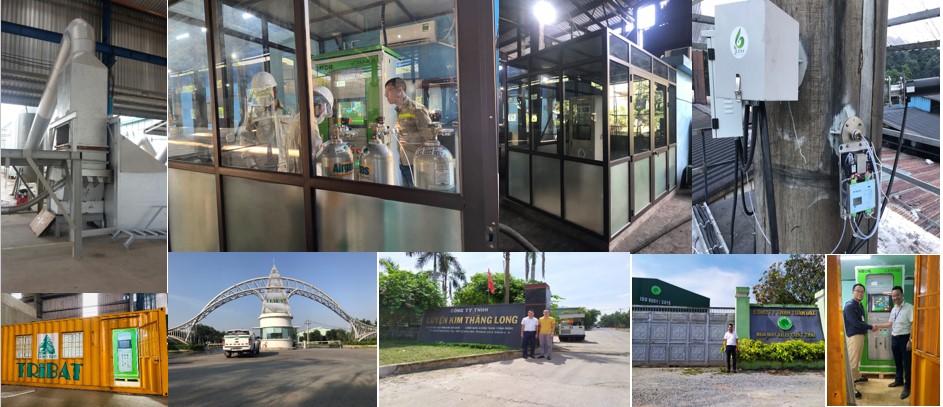

MỘT SỐ HÌNH ẢNH THỰC TẾ

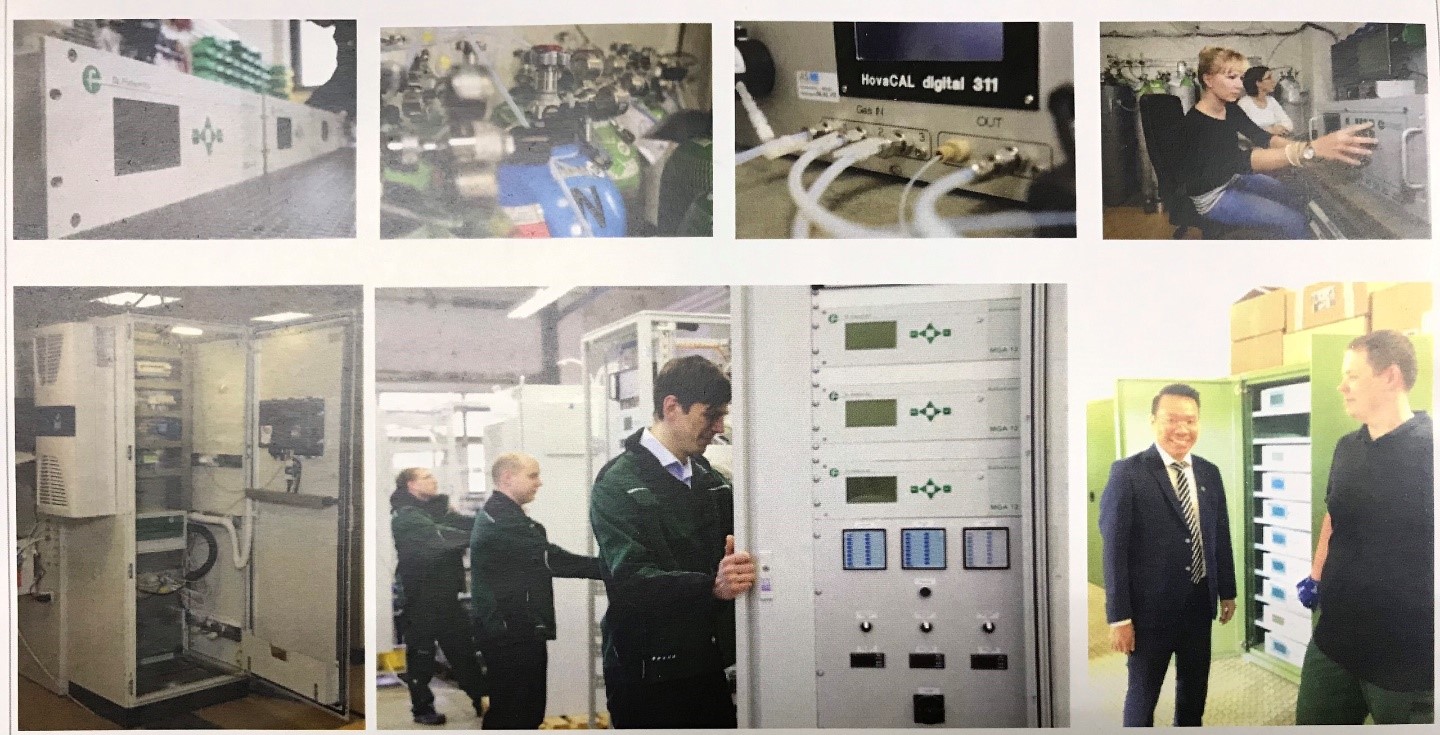

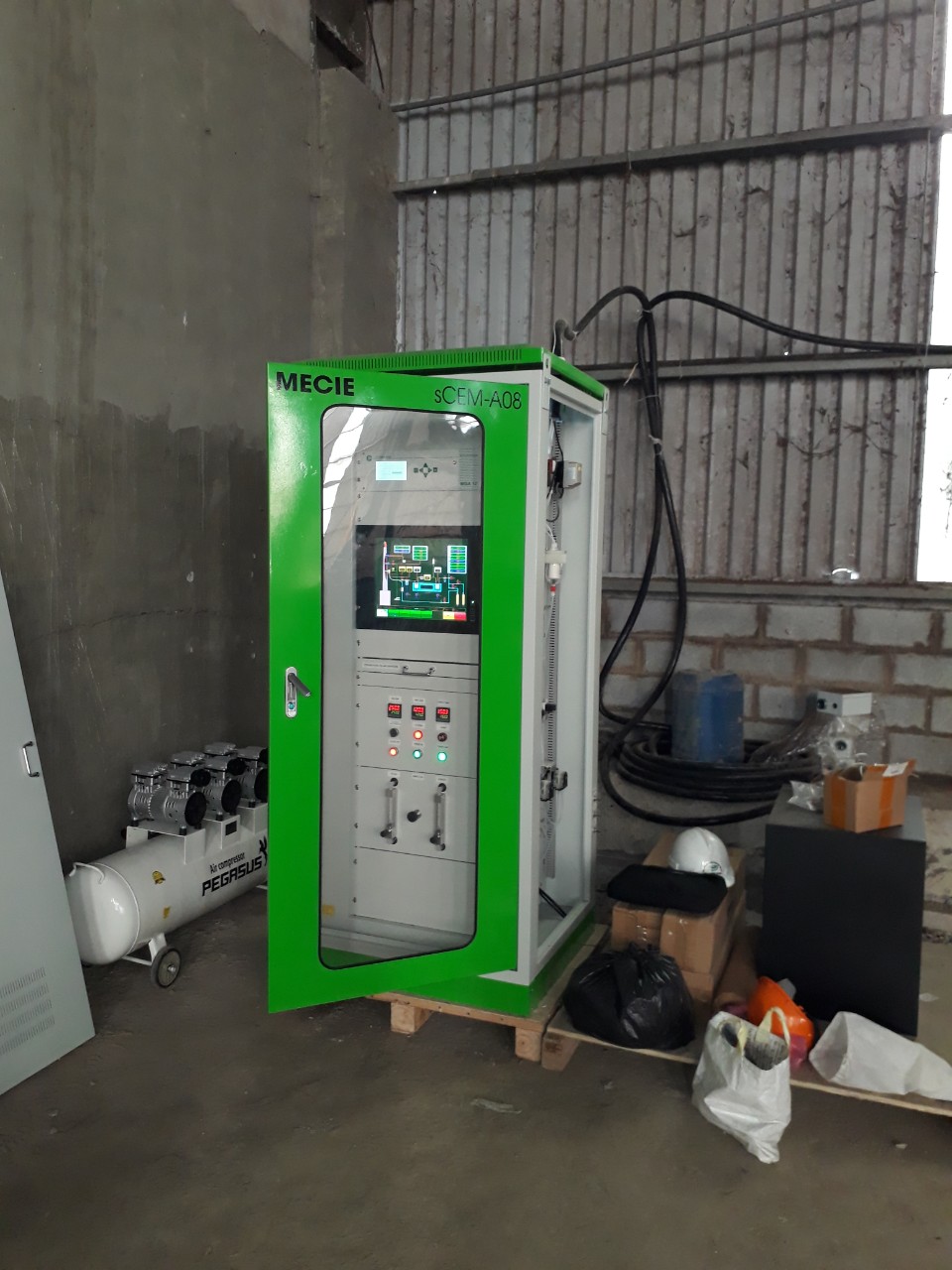

KIỂM TRA THIẾT BỊ TRƯỚC KHÍ XUẤT XƯỞNG
